Descripción de los productos

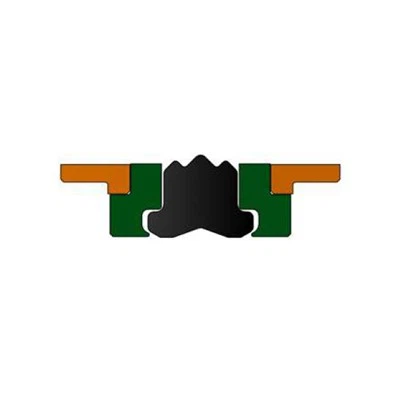

DF 754 SELLOS DE PISTON DOBLE ACTIVO DE CILINDO HIDRÁULICO
Ventajas:
☆ baja fuerza de inicio y fricción operativa
☆ Excelente resistencia al desgaste
☆ Compatible con la mayoría de los fluidos hidráulicos
☆ Más tolerancia a la contaminación que los equivalentes comunes de PTFE
☆ Recuperación rápida de la cara después del ensamblaje, a diferencia de los anillos de superficie PTFE comunes, no es necesario remolcarlo.
☆ ideal para usar con cintas de guía DFG Kintowe y anillo de guía PFC
El sello de pistón de doble actuación del cilindro hidráulico Kintowe DF 754 está diseñado para proporcionar un cilindro hidráulico más eficiente y confiable. Este sello compacto de baja fricción es perfecto para los cilindros hidráulicos ligeros y medianos, lo que lo hace ideal para una amplia gama de aplicaciones.
Una de las características clave de este sello de pistón es su cara de elastómero de desgaste - resistente, lo que garantiza una vida útil más larga y un mejor rendimiento. Además, el sello está pre - cargado por un anillo O -, lo que mejora aún más sus capacidades de sellado.
El ancho estrecho de la carcasa del sello permite el uso de un pistón estrecho, que puede ahorrar espacio y reducir el peso total del cilindro hidráulico. Sin embargo, es importante tener en cuenta que se debe montar un rodamiento adecuado en uno o ambos lados del sello para garantizar un rendimiento óptimo.
Los sellos de pistón de doble actuación del cilindro hidráulico han mejorado la funcionalidad de los cilindros hidráulicos. Su diseño compacto, baja fricción y rendimiento confiable lo hacen imprescindible - tiene un componente para todos los cilindros hidráulicos de servicio ligero a medio.
Proceso de producción:
Detalle técnico
| Condiciones de funcionamiento | Métrico | Pulgada |
| Velocidad máxima | 1.0m/seg | 3 pies/seg |
| Rango de temperatura | -40 grados +110 grado | -40 grados F +250 Grado F |
| Máxima presión | Material 500BAR-72D | 7500 p.s.i.* |
| Brecha de extrusión máxima | Las cifras muestran la brecha máxima permitida, todo en un lado con la varilla mínima Ø y el espacio libre máximo Ø. | |||
| Elastómero de poliéster - Estándar (rojo 55D) | ||||
| Barra de presión | 100 | 160 | 250 | 350 |
| Máximo espacio (S ＞ 7) mm | 1.0 | 0.8 | 0.6 | 0.4 |
| Máximo espacio (S ＜ 7) mm | 0.8 | 0.6 | 0.5 | 0.3 |
| PSI de presión | 1500 | 2400 | 3750 | 5000 |
| Elastómero de poliéster estabilizado de hidrólisis (rojo oscuro 72d) | ||||
| Barra de presión | 160 | 250 | 400 | 500 |
| Máximo espacio (S ＞ 7) mm | 1.0 | 0.8 | 0.6 | 0.4 |
| Máximo espacio (S ＜ 7) mm | 0.8 | 0.6 | 0.4 | 0.2 |
| PSI de presión | 2400 | 3750 | 6000 | 7500 |
| Aspereza de la superficie | μmra | μmrt | μCLA | μinrms |
| Cara de sellado dinámico Ød1 | 0.1＜＞0.4 | 4 Max | 4＜＞16 | 5＜＞18 |
| Cara de sellado estático Ød1 | 1.6 Max | 10 Max | 63 Max | 70 Max |
| Caras de alojamiento estático l1 | 3.2 Max | 16 Max | 125 Max | 140 Max |
| Camfadores y radios | ||||
| Sección de ranura menor o igual a S mm | 3.75 | 5.50 | 7.75 | 10.5 |
| Min Chaffer C Mm | 2.00 | 2.50 | 5.00 | 5.00 |
| Max Fillet Rad R1mm | 0.40 | 0.80 | 1.20 | 1.60 |
| Sección de ranura menor o igual a S en | 0.150 | 0.220 | 0.310 | 0.410 |
| Min Chaffer C en | 0.080 | 0.100 | 0.200 | 0.200 |
| MAX FLIEL RAD R1en | 0.016 | 0.032 | 0.047 | 0.063 |
| Tolerancias | øD1 | ød1 | L1mm | L1en |
|
H9 |
h9 |
+0.2 -0 |
+0.008-0 |
|
ФD1 |
Фd1 |
L1 |
O - anillo |
No. |
ФD1 |
Фd1 |
L1 |
O - anillo |
No. |
|
15 |
7.5 |
3.2 |
7.59*2.62 |
DF7540150 |
80 |
69 |
4.2 |
69.44*3.53 |
DF7540801 |
|
16 |
8.5 |
3.2 |
7.59*2.62 |
DF7540160 |
85 |
69.5 |
6.3 |
69.22*5.33 |
DF7540850 |
|
20 |
12.5 |
3.2 |
12.37*2.62 |
DF7540200 |
90 |
74.5 |
6.3 |
72.39*5.33 |
DF7540900 |
|
25 |
17.5 |
3.2 |
17.12*2.62 |
DF7540250 |
95 |
84 |
4.2 |
82.14*3.53 |
DF7540950 |
|
28 |
20.5 |
3.2 |
20.29*2.62 |
DF7540280 |
95 |
79.5 |
6.3 |
78.74*5.33 |
DF7540951 |
|
30 |
22.5 |
3.2 |
21.89*2.62 |
DF7540300 |
100 |
84.5 |
6.3 |
85.09*5.33 |
DF7541000 |
|
32 |
24.5 |
3.2 |
23.47*2.62 |
DF7540320 |
105 |
89.5 |
6.3 |
88.27*5.33 |
DF7541050 |
|
35 |
27.5 |
3.2 |
26.64*2.62 |
DF7540350 |
110 |
94.5 |
6.3 |
94.62*5.33 |
DF7541100 |
|
36 |
28.5 |
3.2 |
28.24*2.62 |
DF7540360 |
115 |
94 |
8.1 |
91.44*6.99 |
DF7541150 |
|
40 |
32.5 |
3.2 |
31.42*2.62 |
DF7540400 |
115 |
99.5 |
6.3 |
97.79*5.33 |
DF7541151 |
|
42 |
31 |
4.2 |
29.74*3.53 |
DF7540420 |
120 |
104.5 |
6.3 |
104.14*5.33 |
DF7541200 |
|
45 |
34 |
4.2 |
32.92*3.53 |
DF7540450 |
125 |
109.5 |
6.3 |
107.32*5.33 |
DF7541250 |
|
50 |
34.5 |
6.3 |
34.29*5.33 |
DF7540500 |
130 |
109 |
8.1 |
107.32*6.99 |
DF7541300 |
|
50 |
39 |
4.2 |
37.69*3.53 |
DF7540501 |
130 |
114.5 |
6.3 |
113.67*5.33 |
DF7541301 |
|
55 |
39.5 |
6.3 |
37.47*5.33 |
DF7540550 |
135 |
114 |
8.1 |
113.67*6.99 |
DF7541350 |
|
55 |
44 |
4.2 |
44.04*3.53 |
DF7540551 |
140 |
119 |
8.1 |
116.84*6.99 |
DF7541400 |
|
60 |
44.5 |
6.3 |
43.82*5.33 |
DF7540600 |
140 |
124.5 |
6.3 |
123.19*5.33 |
DF7541401 |
|
60 |
49 |
4.2 |
47.22*3.53 |
DF7540601 |
150 |
129 |
8.1 |
129.54*6.99 |
DF7541500 |
|
63 |
47.5 |
6.3 |
46.99*5.33 |
DF7540630 |
160 |
139 |
8.1 |
139.07*6.99 |
DF7541600 |
|
63 |
50 |
6.3 |
50.17*5.33 |
DF7540631 |
165 |
144 |
8.1 |
142.24*6.99 |
DF7541650 |
|
63 |
52 |
4.2 |
50.39*3.53 |
DF7540632 |
170 |
149 |
8.1 |
148.59*6.99 |
DF7541700 |
|
65 |
49.5 |
6.3 |
50.17*5.33 |
DF7540650 |
180 |
159 |
8.1 |
158.12*6.99 |
DF7541800 |
|
65 |
52 |
6.3 |
50.17*5.33 |
DF7540651 |
190 |
169 |
8.1 |
164.47*6.99 |
DF7541900 |
|
65 |
54 |
4.2 |
53.57*3.53 |
DF7540652 |
200 |
179 |
8.1 |
177.17*6.99 |
DF7542000 |
|
70 |
54.5 |
6.3 |
53.34*5.33 |
DF7540700 |
210 |
189 |
8.1 |
189.87*6.99 |
DF7542100 |
|
70 |
59 |
4.2 |
56.74*3.53 |
DF7540701 |
225 |
204 |
8.1 |
202.57*6.99 |
DF7542250 |
|
75 |
59.5 |
6.3 |
59.69*5.33 |
DF7540750 |
230 |
209 |
8.1 |
202.57*6.99 |
DF7542300 |
|
75 |
64 |
4.2 |
63.09*3.53 |
DF7540751 |
240 |
219 |
8.1 |
215.27*6.99 |
DF7542400 |
|
80 |
64.5 |
6.3 |
62.87*5.33 |
DF7540800 |
250 |
229 |
8.1 |
227.97*6.99 |
DF7542500 |
|
|
|
|
|
|
300 |
279 |
8.1 |
278.77*6.99 |
DF7543000 |
